電解電容特性結構分析

作者：黑金剛電容    發布時間：2021-01-14 17:37:38  訪問量：10703  來源：NIPPON CHEMI-CON

　　電解電容是電容的一種，可分為無極性和有極性兩種類型，金屬箔為正極(鋁或鉭)，與正極緊貼金屬的氧化膜(氧化鋁或五氧化二鉭)是電介質，陰極由導電材料、電解質(電解質可以是液體或固體)和其他材料共同組成，因電解質是陰極的主要部分，電解電容因此而得名。同時電解電容正負不可接錯。

　　一、電解電容結構：

　　鋁電解電容器是有極性的電容器，它的正極板用鋁箔，將其浸在電解液中進行陽極氧化處理，鋁箔表面上便生成一層三氧化二鋁薄膜，其厚度一般為0.02?-?0.03μm。這層氧化膜便是正、負極板間的絕緣介質。電容器的負極是由電解質構成的，電解液一般由硼酸、氨水、乙二醇等組成。為了便于電容器的制造，通常是把電解質溶液浸漬在特殊的紙上，再用一條原態鋁宿與浸過電解質溶液的紙貼合在一起，這樣可以比較方便地在原態鋁箔帶上引出負極。

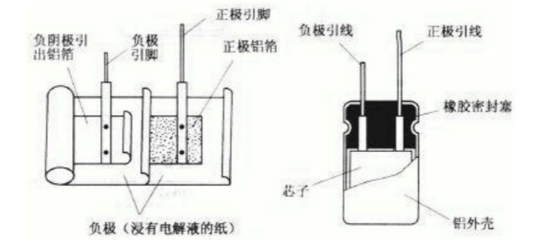

　　如圖所示。將上述的正、負極按其中心軸卷繞，便構成了鋁電解電容器的芯子，然后將芯子放入鋁外殼封裝，便構成了鋁電解電容器。為了保持電解質榕液不泄漏、不干涸，在電解電容封裝鋁外殼的口部用橡膠塞進行密封。為了獲得較大的電容量且體積又要小，在正極鋁箔的一面用化學腐蝕方法形成凸凹不平的表面，使電極的表面積增大，從而使電容量增加。鋁電解電容器之所以有極性，是因為正極板上的氧化鋁膜具有單向導電性，只有在電容器的正極接電源的正極，負極接電源的負極時，氧化鋁膜才能起到絕緣介質的作用。如果將鋁電解電容器的極性接反，氧化鋁膜就變成了導體，電解電容器不但不能發揮作用，還會因有較大的電流通過，造成過熱而損壞電容器。為了防止鋁電解電容器在使用時發生意外爆炸事故，一般在鋁外殼封裝的端面壓制有向槽式的機械薄弱環節，一旦電解電容器內部壓力過高，薄弱環節的溝槽便會開裂，進行泄壓防爆。

　　鋁電解電容器雖然有極性，但如果在結構和工藝上采用新方法，也可以制成無極性的電解電容器。

　　二、電解電容特點：

　　電解電容器特點一：單位體積的電容量非常大，比其它種類的電容大幾十到數百倍。

　　電解電容器特點二：額定的容量可以做到非常大，可以輕易做到幾萬μf甚至幾f(但不能和雙電層電容比)。

　　電解電容器特點三：價格比其它種類具有壓倒性優勢，因為電解電容的組成材料都是普通的工業材料，比如鋁等等。制造電解電容的設備也都是普通的工業設備，可以大規模生產，成本相對比較低。常見的日系電解電容以Nippon?Chemi-con(黑金剛)、Rubycon(紅寶石)為代表，臺系電解電容則以LELON(立隆)、CAPXON(豐賓)為代表，港系電解電容則以SAMXON(萬裕)、KFSON(康富松)為代表?,國內以TH(華裕)、、Chang(華威)、Xunda(訊達)等為代表，歐美以ELEBASIC、KENDEIL、EVERALPHA為代表。
